详细了解下【红外接收头原理】

时间:2022-03-06 12:15  来源:未知  作者:admin  点击:
我们知道红外遥控一般分为两部分,分别是发射部分以及接收部分,而红外接收头属于接收部分,发射部分的主要元件为红外发光二极管;而接受部分它的组成最重要的部分是光敏二极管。
红外接收头广泛应用于音响、电视、录影机、机顶盒、电暖器、电风扇、遥控车等场合。
一、引脚以及封装

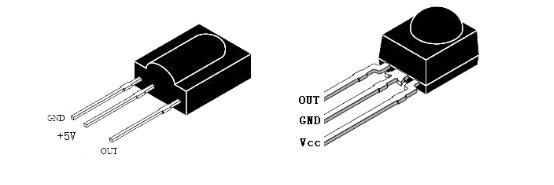

一般的红外接收头有三个引脚,分别是:VCC电源正极、GND电源负极、OUT输出端。
封装一般有铁皮屏蔽的以及环氧树脂塑封封装,但是形状各种各样,有贴片型、插件型,鼻梁型、草帽型、圆柱形、半球型等,不同厂家的接收头引脚顺序以及外壳形状各异。

二、红外接收头主要参数

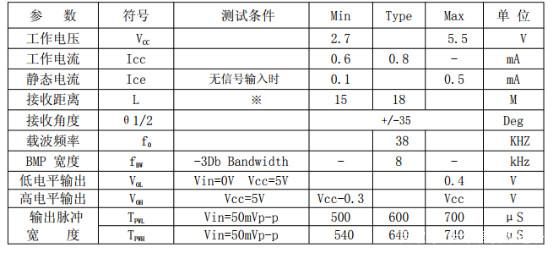

红外接收头主要参数有工作电流/电压、接收距离、接收角度等
接收距离由于有铁壳或者环氧树脂,抗干扰能力不是很弱,只要产品设计时候接收面没有遮挡住,接收距离还是蛮可以的。
三、红外接收系统

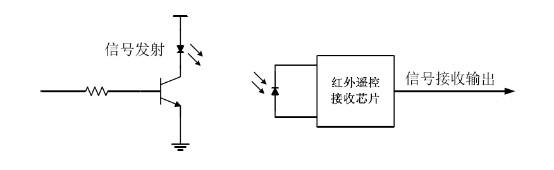

如下图是红外发射以及接收示意图,由信号发射以及信号接收两部分,发射端把对应的数字信号,也就是我们的遥控码加载在载波上,遥控码一般采用二进制脉冲,每家公司都有自己的遥控码以及不同的传输协议方式。目前红外遥控器载波频率一般都是38kHz,也有36kHz以及40kHz的,这是由于一般的晶振频率是455kHz,在要把信号发送出去首先要分频,一般分频取12等份,那么就有455kHz/12≈37.9 kHz≈38kHz。承载着信号的载波一发送出去,红外接收头里面有一个红外光电二极管,此时通过放大等一系列工程,最终把信号进行调制成电流信号,从而转成成所需要的遥控码,输出相应功能。
四、红外接收头内部框图

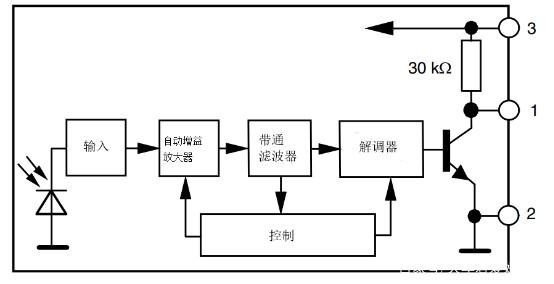

如图是接收头内部结构方框图,内部集成了自动增益放大器、带通滤波器、解调器等电路,有些还包含限幅电路、比较器以及积分器等,因此一个小小的接收头其实内部集成了不少电路。
五、原理图

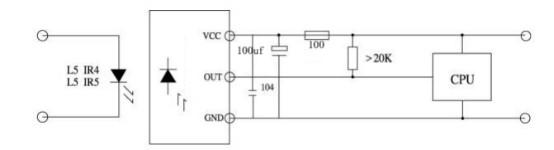

如下图是红外接收头应用原理图,由于接收头很容易受到外界信号干扰,特别是红外光,因此在接收头的供电两端加上滤波电容,也就是说在VCC与GND之间并联接一个电解电容以及瓷片电容,容量大小可根据蓝晋光电厂家提供数据设计的即可;同时在输出引脚上拉一个电阻,使信号更稳定;VCC输入串联一个电阻,与电容组成RC,同时也起到限流降压作用,进一步加强接收头稳定性。
